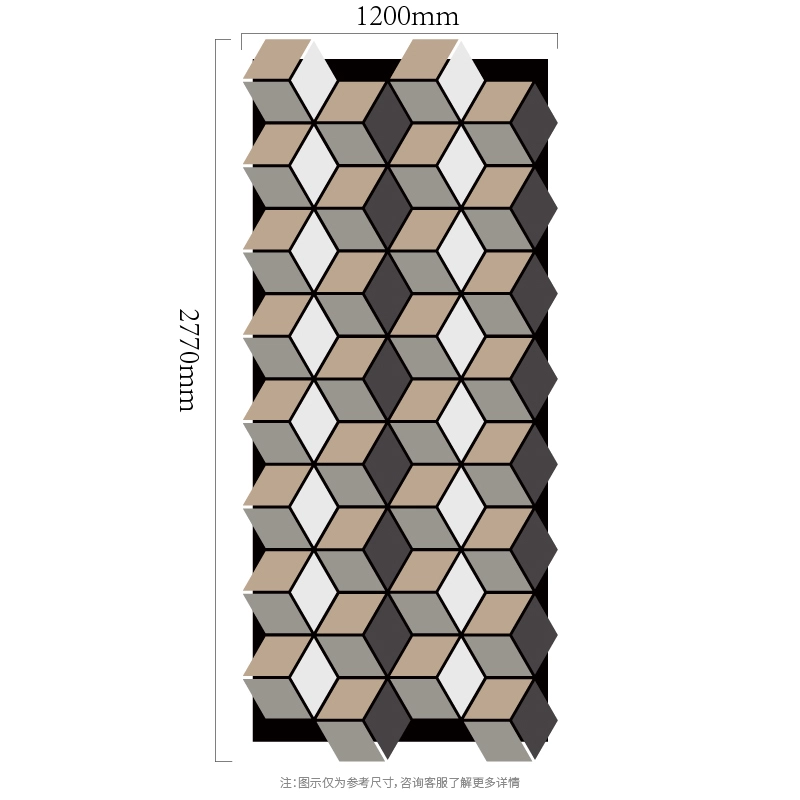

3D-Würfelsäule, modulares MDF-auf-PET-Akustikwandpaneel

Das modulare MDF-auf-PET-Akustikwandpaneel mit 3D-Würfelsäule übersetzt sich wiederholende isometrische Würfelflächen, die zu einer hohen, offenkantigen Säule aus geometrischen Modulen zusammengesetzt sind, in ein praktisches dekoratives Akustikwandsystem. Das wichtigste visuelle Ergebnis ist eine ausgeprägte dreidimensionale Illusion, die mit flachen, CNC-geschnittenen MDF-Stücken über kontrastierendem PET erzeugt wird. Anstatt sich bei der Erstellung des Musters auf eine bedruckte Oberfläche zu verlassen, besteht der Vordergrund aus echten, mit CNC-Maschinen bearbeiteten MDF-Komponenten, während das Polyesterfasersubstrat in den Negativräumen sichtbar bleibt. Dieses zweischichtige Verhältnis verleiht der Wand Tiefe, Schatten und Materialkontrast, während die akustische Funktion des PET-Trägers erhalten bleibt. Dieses Modell lässt sich am besten als CNC-definiertes Dekorationssystem und nicht als fest vorrätige Fliese verstehen. Sein Wert ergibt sich aus der Beziehung zwischen der geschnittenen MDF-Geometrie, dem sichtbaren Hintergrund aus Polyesterfasern und der Art und Weise, wie die Module über eine Projektwand hinweg koordiniert werden.

Kerndesignvorteile

• Musteridentität: Die Geometrie der 3D-Würfelsäule ist sofort von Standard-Akustikpaneelen mit geraden Lamellen zu unterscheiden und kann als projektspezifische visuelle Signatur verwendet werden.

• CNC-Wiederholbarkeit: Würfelmaßstab, Flächenfarbenzuordnung, Spaltenbreite und Gesamthöhe der Komposition können im CAD-Pfad angepasst und dann für die Serienfertigung konsistent reproduziert werden.

• Mehrschichtiges Erscheinungsbild: Die dekorative MDF-Oberfläche bildet den Vordergrund, während freiliegende Polyesterfasern eher zu einem bewussten Hintergrund als zu einem verborgenen Untergrund werden.

• Flexibilität bei den Abmessungen: Die fertige Größe wird durch das Muster und die Wandgestaltung bestimmt und nicht durch ein festes Standardformat, sodass die Serie für quadratische, hohe, rechteckige und unregelmäßige Module geeignet ist.

• B2B-Projektablauf: Zeichnungen, Musterfreigabe, Musterrichtung und Modulnummerierung können vor der Massenproduktion bestätigt werden, um Unklarheiten bei der Installation zu reduzieren.

Konstruktion und CNC-Fertigung

Die Produktion beginnt mit der Bestätigung der Vektor-/CAD-Geometrie, gefolgt von der CNC-Bearbeitung der MDF-Dekorschicht. Das Verfahren ermöglicht die Wiederholung gekrümmter, abgewinkelter und unregelmäßiger Komponenten, ohne auf manuelles Schneiden angewiesen zu sein. Die fertige Komposition wird mit dem PET-Akustiksubstrat zusammengefügt, sodass der freigelegte Hintergrund Teil des Designs wird.

Bei der modularen MDF-auf-PET-Akustikwandplatte mit 3D-Würfelsäule sollte sich die Fertigungsprüfung speziell auf die Würfelgröße, die Zuordnung der Oberflächenfarbe, die Säulenbreite und die Gesamthöhe der Komposition konzentrieren. Dies sind die Variablen, die den visuellen Charakter dieses Modells am wahrscheinlichsten verändern. Bei schmalen Stegen, kleinen Ecken oder spitzen Bauteilen sollte vor der Freigabe einer Produktionsmenge die Zeichnung auf praktische CNC-Bearbeitung und Handhabung überprüft werden.

Technische Spezifikationen und Bestelloptionen

Designnutzung und empfohlene Anwendungen

Das modulare MDF-auf-PET-Akustikwandpaneel mit 3D-Würfelsäule eignet sich für Markenausstellungsräume, Messeeingänge, Technologiebüros, Veranstaltungsräume und Lobby-Akzente mit doppelter Höhe. Das Design kann als Vollwandwiederholung, als gerahmter Akustikeinsatz oder als örtlich begrenztes Akzentpaneel verwendet werden. Wenn das Muster gerichtet ist, sollte die Installationszeichnung die Ausrichtung jedes Moduls markieren. Dies vermeidet versehentliches Wenden und sorgt dafür, dass die visuellen Linien über die Nähte hinweg durchgehend bleiben.

Der wichtigste Planungspunkt für dieses Modell ist der 3D-Würfelsäulenrhythmus. Designer sollten entscheiden, ob sich das Muster identisch wiederholt, um eine Mittellinie herum gespiegelt wird, zwischen Modulen rotiert oder als unregelmäßiges Merkmal endet. Diese Entscheidung sollte sich in der Werkstattzeichnung widerspiegeln, damit die endgültige Wand wie eine Absicht aussieht und nicht aus nicht zusammenhängenden Platten zusammengesetzt ist.

Typisches Anwendungsszenario

Eingang zum Technologie-Showroom

Positionieren Sie die 3D-Würfelsäule neben einem Eingangsportal oder einem digitalen Bildschirm, sodass die isometrischen Flächen scheinbar aus der Wand herausragen. Mehrere MDF-Töne können die Würfelillusion verstärken, indem sie verschiedenen Flächen helle, mittlere und dunkle Werte zuweisen. Das Hochformat funktioniert besonders gut dort, wo eine schmale architektonische Bucht mehr visuelle Präsenz erfordert.

Bei diesem Szenario handelt es sich eher um eine Entwurfsempfehlung als um eine Behauptung eines abgeschlossenen SHIPO-Projekts. Für die Veröffentlichung auf der Website kann es später durch einen verifizierten Kundenfall, ein Installationsfoto, Länder-/Marktinformationen und messbare Projektdaten ersetzt werden, sofern diese Materialien verfügbar sind.

Anpassung und Projektunterstützung

Das modulare MDF-auf-PET-Akustikwandpaneel mit 3D-Würfelsäule kann aus einem Standard-Referenzmuster entwickelt oder an die Projektanforderungen angepasst werden. Die primären Anpassungsvariablen für dieses Design sind die Würfelgröße, die Zuweisung der Flächenfarbe, die Spaltenbreite und die Gesamthöhe der Komposition. Die Standarddicken des Polyesterfasersubstrats betragen 5 mm und 9 mm, während die MDF-Dekorschicht normalerweise 9 mm beträgt und bei Bedarf in anderen Dicken hergestellt werden kann. Die Abmessungen der fertigen Paneele sind nicht auf die Referenzzeichnung beschränkt: SHIPO kann Wandabmessungen, erforderliche Modulunterteilungen und Musterabschlüsse überprüfen, bevor die Produktionsdatei bestätigt wird. Als Lieferant, Fabrik und Hersteller von Akustikplatten in China ist SHIPO auf B2B-Großbestellungen mit einer Mindestbestellmenge von 400 Stück pro Design vorbereitet.

Empfohlener Arbeitsablauf vor der Produktion

• Senden Sie die Wandhöhe, das gewünschte Endmaß und die bevorzugte Produktreferenz.

• Bestätigen Sie den Maßstab des 3D-Würfelsäulenmusters und die projektspezifischen Variablen: Würfelmaßstab, Flächenfarbenzuweisung, Spaltenbreite und Gesamthöhe der Komposition.

• Bestätigen Sie die Dicke des PET-Substrats (5 oder 9 mm), die Dicke des MDF (9 mm Standard oder kundenspezifisch) und das genehmigte Muster der MDF-Oberfläche/-Bearbeitung.

• Genehmigen Sie die CAD-/Werkstattzeichnung und bei Bedarf ein physisches Muster vor der Serienfertigung.

• Verwenden Sie bei direktionalen Designs oder Designs mit mehreren Modulen Paneelnummern und Ausrichtungsmarkierungen, um die Installation vor Ort zu unterstützen.

FAQ

F. Wird der 3D-Effekt physisch in mehreren Ebenen erhöht?

Der visuelle Würfeleffekt entsteht hauptsächlich durch die Geometrie und die kontrastierenden MDF-Oberflächen, die über dem PET-Substrat angebracht sind. Die tatsächliche Ablagerung hängt von der bestätigten Konstruktion und der MDF-Dicke ab.

F. Können die Würfelflächen drei verschiedene Oberflächen haben?

Ja. Eine dreifarbige Spezifikation kann die isometrische Illusion verstärken. Die Endabbildung sollte durch ein beschriftetes Muster oder eine Zeichnung bestätigt werden.

F. Kann die hohe Komposition in transportfreundliche Abschnitte unterteilt werden?

Ja. Große Designs können in aufeinander abgestimmte Module unterteilt werden. Nahtstellen sollten entlang geometrischer Fugen platziert werden, damit sie nach der Installation weniger auffallen.

Anfrage & Zusammenarbeit

Kontaktieren Sie SHIPO für Muster, Zeichnungsprüfungen, Größenanpassungen oder ein Massenangebot für das modulare MDF-auf-PET-Akustikwandpaneel mit 3D-Würfelsäule. Um einen genauen Vorschlag zu erhalten, senden Sie die Zielwandabmessungen, die erforderliche Menge, die Dicke des PET-Substrats, die Dicke des MDF, die bevorzugte Oberfläche und alle verfügbaren CAD-/Vektormusterdateien. SHIPO kann dann die 3D-Würfelsäulengeometrie bewerten, herstellbare Details bestätigen und die Produktionslösung für Bestellungen ab 400 Stück pro Design vorbereiten.
