Flow Ribbon Slot MDF-auf-PET-Akustikwandpaneel

Das Flow Ribbon Slot MDF-auf-PET-Akustikwandpaneel übersetzt parallele vertikale Kanäle, die sich in wiederholte S-Kurven biegen und sich wieder in geraden Bahnen verbinden, in ein praktisches dekoratives Akustikwandsystem. Das wichtigste visuelle Ergebnis ist ein kontinuierlich fließendes Bandmuster, das für Bewegung sorgt und gleichzeitig eine starke vertikale architektonische Ordnung beibehält. Anstatt sich bei der Erstellung des Musters auf eine bedruckte Oberfläche zu verlassen, besteht der Vordergrund aus echten, mit CNC-Maschinen bearbeiteten MDF-Komponenten, während das Polyesterfasersubstrat in den Negativräumen sichtbar bleibt. Dieses zweischichtige Verhältnis verleiht der Wand Tiefe, Schatten und Materialkontrast, während die akustische Funktion des PET-Trägers erhalten bleibt. Anstatt gedruckte Grafiken zu verwenden, schafft dieses Produkt seine Identität durch echte Schnittgeometrie. Die MDF-Schicht definiert den Vordergrund, während das PET-Substrat zum kontrastierenden Hintergrund und zur akustischen Oberfläche wird.

Kerndesignvorteile

• Musteridentität: Die Flow Ribbon Slot-Geometrie ist sofort von Standard-Akustikplatten mit geraden Lamellen zu unterscheiden und kann als projektspezifische visuelle Signatur verwendet werden.

• CNC-Wiederholbarkeit: Kurvenradius, Anzahl der fließenden Bänder, Länge des geraden Abschnitts und Musterphase zwischen benachbarten Platten können im CAD-Pfad angepasst und dann für die Serienfertigung konsistent reproduziert werden.

• Mehrschichtiges Erscheinungsbild: Die dekorative MDF-Oberfläche bildet den Vordergrund, während freiliegende Polyesterfasern eher zu einem bewussten Hintergrund als zu einem verborgenen Untergrund werden.

• Flexibilität bei den Abmessungen: Die fertige Größe wird durch das Muster und die Wandgestaltung bestimmt und nicht durch ein festes Standardformat, sodass die Serie für quadratische, hohe, rechteckige und unregelmäßige Module geeignet ist.

• B2B-Projektablauf: Zeichnungen, Musterfreigabe, Musterrichtung und Modulnummerierung können vor der Massenproduktion bestätigt werden, um Unklarheiten bei der Installation zu reduzieren.

Konstruktion und CNC-Fertigung

Eine professionelle Gravier-/Fräsmaschine wandelt den vom Designer genehmigten Pfad in wiederholbare MDF-Komponenten um. Nach der Bearbeitung werden die Teile entsprechend dem Layout auf der PET-Basis angeordnet. Dadurch eignet sich die Serie für designorientierte Projekte, bei denen das Muster selbst ein wichtiges Spezifikationselement ist.

Bei der MDF-auf-PET-Akustikwandplatte „Flow Ribbon Slot“ sollte sich die Fertigungsprüfung insbesondere auf den Kurvenradius, die Anzahl der fließenden Bänder, die Länge des geraden Abschnitts und die Musterphase zwischen benachbarten Platten konzentrieren. Dies sind die Variablen, die den visuellen Charakter dieses Modells am wahrscheinlichsten verändern. Bei schmalen Stegen, kleinen Ecken oder spitzen Bauteilen sollte vor der Freigabe einer Produktionsmenge die Zeichnung auf praktische CNC-Bearbeitung und Handhabung überprüft werden.

Technische Spezifikationen und Bestelloptionen

Designnutzung und empfohlene Anwendungen

Das Flow Ribbon Slot MDF-auf-PET-Akustikwandpaneel eignet sich für Restaurantwände, Hotellounges, Bar-Hintergründe, Premium-Einzelhandels- und Sozialräume. Zur Koordinierung durch den Auftragnehmer sollten Wandabmessungen, Steckdosen, Abschirmungen, Ecken und Abschlussleitungen identifiziert werden, bevor die Werkstattzeichnung fertiggestellt wird. Anschließend kann das Muster so angepasst werden, dass wichtige Schnittlinien nicht auf sehr schmalen MDF-Fragmenten am Umfang landen.

Der wichtigste Planungspunkt für dieses Modell ist der Flow-Ribbon-Slot-Rhythmus. Designer sollten entscheiden, ob sich das Muster identisch wiederholt, um eine Mittellinie herum gespiegelt wird, zwischen Modulen rotiert oder als unregelmäßiges Merkmal endet. Diese Entscheidung sollte sich in der Werkstattzeichnung widerspiegeln, damit die endgültige Wand wie eine Absicht aussieht und nicht aus nicht zusammenhängenden Platten zusammengesetzt ist.

Typisches Anwendungsszenario

Restaurant-Bankett-Feature-Wand

Führen Sie die Flow Ribbon Slot-Paneele hinter einer langen Sitzbank entlang, sodass die S-Kurven vertikal ansteigen und sich über die gesamte Sitzecke wiederholen. Der Übergang von gerade zu geschwungen sorgt für Bewegung, ohne dass ein Wandgemälde erforderlich ist, und der dunkle PET-Negativbereich verleiht der gefrästen MDF-Oberfläche bei seitlicher Beleuchtung eine stärkere dreidimensionale Lesbarkeit.

Bei diesem Szenario handelt es sich eher um eine Entwurfsempfehlung als um eine Behauptung eines abgeschlossenen SHIPO-Projekts. Für die Veröffentlichung auf der Website kann es später durch einen verifizierten Kundenfall, ein Installationsfoto, Länder-/Marktinformationen und messbare Projektdaten ersetzt werden, sofern diese Materialien verfügbar sind.

Anpassung und Projektunterstützung

Das Flow Ribbon Slot MDF-auf-PET-Akustikwandpaneel kann aus einem Standard-Referenzmuster entwickelt oder an die Projektanforderungen angepasst werden. Die wichtigsten Anpassungsvariablen für dieses Design sind der Kurvenradius, die Anzahl der fließenden Bänder, die Länge des geraden Abschnitts und die Musterphase zwischen benachbarten Paneelen. Die Standarddicken des Polyesterfasersubstrats betragen 5 mm und 9 mm, während die MDF-Dekorschicht normalerweise 9 mm beträgt und bei Bedarf in anderen Dicken hergestellt werden kann. Die Abmessungen der fertigen Paneele sind nicht auf die Referenzzeichnung beschränkt: SHIPO kann Wandabmessungen, erforderliche Modulunterteilungen und Musterabschlüsse überprüfen, bevor die Produktionsdatei bestätigt wird. Als Lieferant, Fabrik und Hersteller von Akustikplatten in China ist SHIPO auf B2B-Großbestellungen mit einer Mindestbestellmenge von 400 Stück pro Design vorbereitet.

Empfohlener Arbeitsablauf vor der Produktion

• Senden Sie die Wandhöhe, das gewünschte Endmaß und die bevorzugte Produktreferenz.

• Bestätigen Sie den Maßstab des Flow Ribbon Slot-Musters und die projektspezifischen Variablen: Kurvenradius, Anzahl der fließenden Bänder, Länge des geraden Abschnitts und Musterphase zwischen benachbarten Paneelen.

• Bestätigen Sie die Dicke des PET-Substrats (5 oder 9 mm), die Dicke des MDF (9 mm Standard oder kundenspezifisch) und das genehmigte Muster der MDF-Oberfläche/-Bearbeitung.

• Genehmigen Sie die CAD-/Werkstattzeichnung und bei Bedarf ein physisches Muster vor der Serienfertigung.

• Verwenden Sie bei direktionalen Designs oder Designs mit mehreren Modulen Paneelnummern und Ausrichtungsmarkierungen, um die Installation vor Ort zu unterstützen.

FAQ

F. Können die S-Kurven nahtlos von einem Panel zum nächsten übergehen?

Ja. Die CNC-Dateien können als Sequenz aus mehreren Teilen koordiniert werden, sodass die gekrümmten Kanäle über die Nähte hinweg fortgesetzt werden. Eine nummerierte Einbauzeichnung wird empfohlen.

F. Kann die Kurve subtiler gestaltet werden?

Ja. Durch die Vergrößerung des Radius und die Reduzierung der seitlichen Bewegung entsteht ein ruhigerer Fluss; Engere Kurven erzeugen einen grafischeren Effekt. Bei Großprojekten empfiehlt sich eine Bemusterung.

F. Kann dieses Muster an einer schmalen Wand verwendet werden?

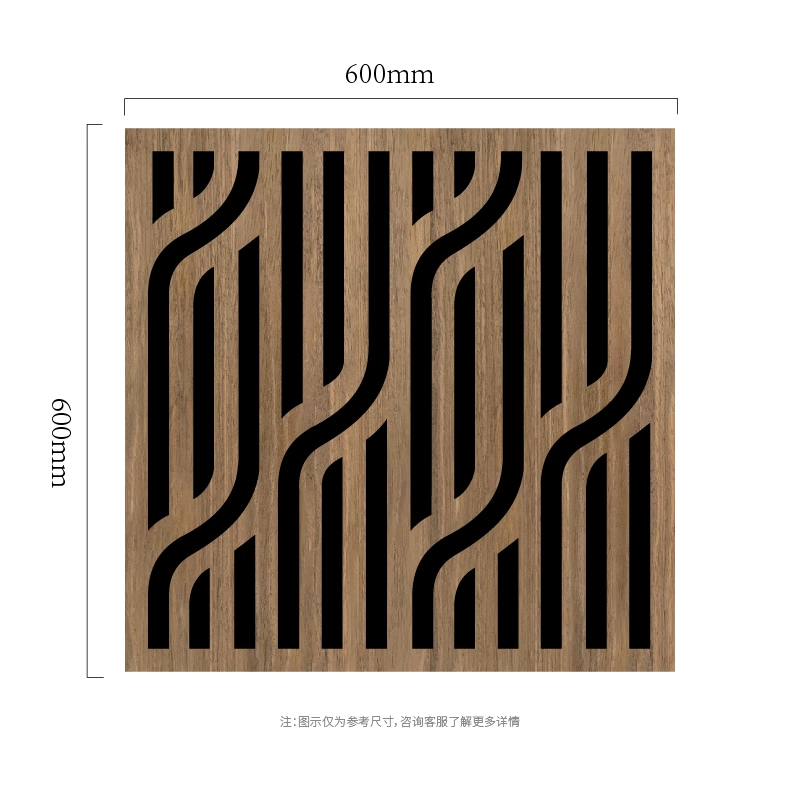

Ja. Ein einzelnes 600-mm-Modul kann als vertikaler Akzent dienen, oder das Design kann auf ein schmaleres, individuelles Format angepasst werden, wenn die Wandabmessungen dies erfordern.

Anfrage & Zusammenarbeit

Kontaktieren Sie SHIPO für Muster, Zeichnungsprüfungen, Größenanpassungen oder ein Massenangebot für das Flow Ribbon Slot MDF-auf-PET-Akustikwandpaneel. Um einen genauen Vorschlag zu erhalten, senden Sie die Zielwandabmessungen, die erforderliche Menge, die Dicke des PET-Substrats, die Dicke des MDF, die bevorzugte Oberfläche und alle verfügbaren CAD-/Vektormusterdateien. SHIPO kann dann die Flow Ribbon Slot-Geometrie bewerten, herstellbare Details bestätigen und die Produktionslösung für Bestellungen ab 400 Stück pro Design vorbereiten.
